Гидравлический цилиндр с тягой

Дом / Продукция / Стандартный гидравлический цилиндр / Гидравлический цилиндр с тягой / Промышленная автоматизация Высокочастотный гидравлический цилиндр с тягой

Промышленная автоматизация Высокочастотный гидравлический цилиндр с тягой

YX01LG-01-140L-LA — это компактный одноштоковый гидроцилиндр двойного действия, специально разработанный для современной легкой промышленности и современных автоматизированных сборочных линий. Определяющей механической характеристикой этой модели является уникальная конфигурация крепления стопы LA. Этот низкопрофильный, выступающий вниз базовый кронштейн смещает центр тяжести в самую низкую точку, позволяя осевой силе реакции, возникающей во время работы, распределяться непосредственно и равномерно по основной жесткой раме машины. Он демонстрирует исключительную вибростойкость и устойчивость к прогибу при воздействии высокочастотных возвратно-поступательных ударов с высоким ускорением. Чтобы преодолеть ограничения обычных громоздких гидравлических цилиндров, эта серия сохраняет солидное номинальное давление 14 МПа, используя при этом легкие материалы премиум-класса и оптимизированные внутренние отверстия для жидкости, что делает ее идеальной компактной силовой установкой для высокоскоростного автоматизированного оборудования с ограниченным пространством.

СВЯЖИТЕСЬ С НАМИ Промышленная автоматизация Высокочастотный гидравлический цилиндр с тягой
  • Промышленная автоматизация Высокочастотный гидравлический цилиндр с тягой

Характеристики продукта

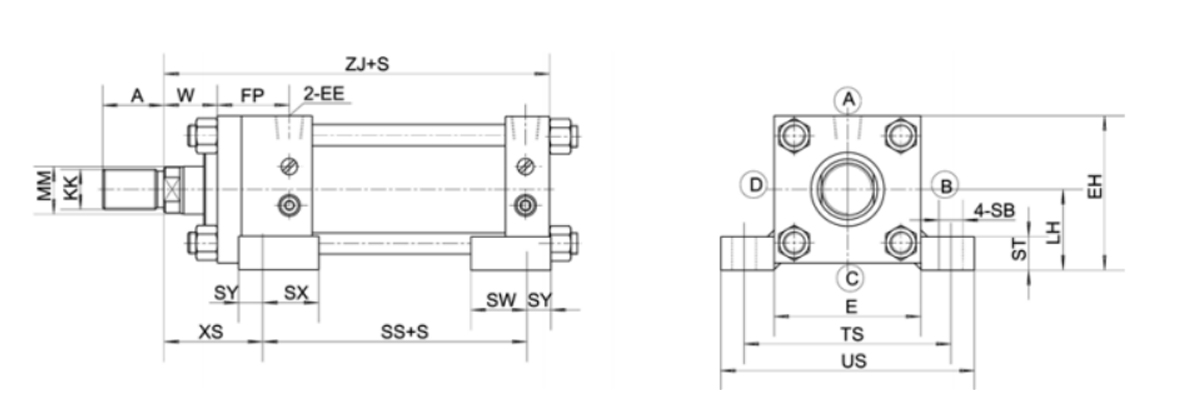

Диаметр отверстия Стержень типа B Стержень С-типа Е ЭЭ ФП ЭХ ЛХ СБ СТ СС СХ ЮЗ СИ ТС США В ЗЖ ХС
А КК ММ А КК ММ 1 2
Φ32 25 М16×1,5 18 □58 ЗГ3/8 М14×1,5 36 63 35±0,15 11 12 98 31 31 13 88 109 30 171 57
Φ40 30 М20×1,5 22 25 М16×1,5 20 □65 ЗГ3/8 М14×1,5 37 70 37,5±0,15 11 14 98 31 31 13 95 118 30 171 57
Φ50 35 М24×1,5 28 30 М20×1,5 25 □76 ЗГ1/2 М18×1,5 42 82,5 45±0,15 14 17 106 34 34 14 115 145 30 185 60
Φ63 45 М30×1,5 35 35 М24×1,5 32 □90 ЗГ1/2 М18×1,5 40 95 50±0,15 18 19 106 32 32 18 132 165 35 198 71
Φ80 60 М39×1,5 45 45 М30×1,5 40 □110 ЗГ3/4 М22×1,5 53 115 60±0,25 18 25 124 42 42 18 155 190 35 219 74
Φ100 75 М48×1,5 55 60 М39×1,5 50 □135 ЗГ3/4 М27×2 49 138,5 71±0,25 22 27 122 38 38 22 190 230 40 232 85
Φ125 95 М64×2 70 75 М48×1,5 55 □165 ЗГ1 М27×2 65 167,5 85±0,25 26 32 136 41 41 25 224 272 45 265 99
Φ140 110 М72×2 80 80 М56×2 63 □185 ЗГ1 М27×2 67 187,5 95±0,25 26 35 144 41 41 25 250 300 50 280 106
Φ150 115 М76×2 85 85 М60×2 70 □196 ЗГ1 М33×2 68 204 106±0,25 30 37 146 38 38 28 270 320 50 290 111
Φ160 120 М80×2 90 □210 ЗГ1 М33×2 74 217 112±0,25 33 42 150 40 40 31 285 345 55 308 122
Φ180 140 М95×2 100 □235 ЗГ1¼ М42×2 75 242,5 125±0,25 33 47 172 50 36 35 315 375 55 330 123
Φ200 150 М100×2 110 □262 ЗГ1½ М42×2 84 271 140±0,25 36 52 186 56 40 39 355 425 55 356 131
Φ220 180 М120×2 125 □292 ЗГ1½ М42×2 89 296 150±0,25 42 52 186 56 40 39 395 475 60 365 140
Φ250 195 М130×2 140 □325 ЗГ2 М42×2 106 332,5 170±0,25 45 57 206 68 48 47 425 515 65 411 158

Основные преимущества:

Мгновенная реакция при низком давлении: спроектированные с использованием уплотнительных групп со сверхнизким коэффициентом трения, минимальное давление разрыва успешно ограничивается ниже 0,3 МПа. Он обеспечивает практически нулевую задержку в автоматизированных схемах управления, а общий механический КПД превышает 90%.

Широкая совместимость со средами: сложная уплотнительная матрица полностью совместима с минеральными маслами, водным гликолем, огнестойкими жидкостями на водной основе и фосфатными эфирами, обеспечивая долговременную целостность материала в широком диапазоне температур от -5°C до +80°C.

Стандартизированная быстрая разборка: благодаря проверенной промышленной стандартной внешней зажимной конструкции с четырьмя стяжками плановое техническое обслуживание или замена уплотнений могут выполняться быстро с помощью стандартных инструментов, что сводит к минимуму дорогостоящие простои производственной линии.

Типичные области применения: высокоскоростные механизмы намотки текстиля, вспомогательные приводы для литья пластмасс под давлением, промышленные роботизированные приводы по оси XY и автоматизированные конвейерные системы для прецизионной упаковки.
